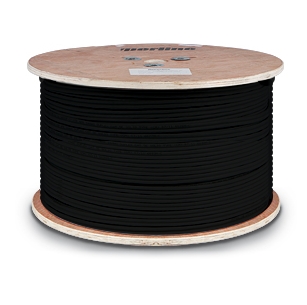

Кабель витая пара FUTP2-C5-S24-SW-OUT-PE-BK-500, 2 пары, категория 5, одножильный, внешний, с тросом
Кабель витая пара, экранир. (F/UTP), кат. 5, 2 пары (24 AWG), одножильный (solid), расст. м/д опорами 70м, экран - фольга, для внеш.прокл. (-40°C – +60°C), с метал. тросом, PE
Кабель витая пара экранированная (FTP), категория 5, 2 пары, одножильный (solid), для внешней прокладки, с металлическим тросом FUTP2-C5-S24-SW-OUT-PE-BK-500 (FTP2-C5E-SOLID-SW-OUTDOOR-40) - подходит для горизонтальной прокладки вне помещений. Экран - алюминиевая фольга. Бухты по 500 м.
Спецификация
Соответствует стандартам TIA/EIA-568-В.2
Класс пожарной безопасности СМX
Соответствует стандарту пожарной безопасности UL 444/ UL 1581
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: полиэтилен черного цвета
Экран из алюминиевой ленты, спирально накрученной с нахлестом 25% или 5 мм
Металлический трос: оцинкованная (гальванизированная) сталь
Технические характеристики
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 ± 0,02 мм
Внешний диаметр (размер) кабеля: 5,1 ± 0,2 мм
Толщина внешней оболочки: 0,65 мм
Диаметр троса: 0,92 мм
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Диаметр дренажного провода: 0,5 мм
Рабочая температура: -40°C - +60°C
Расстояние между опорами подвеса: 70 м
Вес 1 км кабеля: 45,2 кг
Стандартная упаковка: 500 м
Кабель витая пара FTP, 2 пары, категория 5, одножильный, внешний, с тросом FTP2-C5E-SOLID-SW-OUTDOOR-40 Hyperline
Конструкция кабеля FTP2-C5E-SOLID-SW-OUTDOOR-40
1 Внешняя оболочка
2 Рип-корд
3 Экран-фольга
4 Дренажный провод
5 Защитная пленка
6 Витая пара solid
7 Металлический трос
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772
1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
