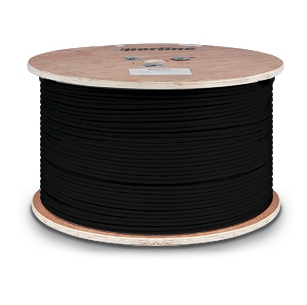

Кабель витая пара FUTP2-C5-S24-OUT-PE-BK-500, 2 пары, категория 5, одножильный, внешний
Кабель витая пара, экранированная (F/UTP), категория 5, 2 пары (24 AWG), одножильный (solid), экран - фольга, для внешней прокладки (-40°C – +60°C), PE (500 м)
Кабель витая пара экранированная (FTP), категория 5, 2 пары, одножильный (solid), для внешней прокладки FUTP2-C5-S24-OUT-PE-BK-500 (FTP2-C5E-SOLID-OUTDOOR-40) - подходит для горизонтальной прокладки вне помещений. Экран - алюминиевая фольга. Бухта 500 м.
Спецификация
Соответствует стандартам TIA/EIA-568-В.2
Класс пожарной безопасности СМX
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: полиэтилен черного цвета
Экран из алюминиевой ленты, спирально накрученной с нахлестом 25% или 5 мм
Технические характеристики
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 ± 0,02 мм
Внешний диаметр (размер) кабеля: 5,1 ± 0,2 мм
Толщина внешней оболочки: 0,65 мм
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Диаметр дренажного провода: 0,5 мм
Рабочая температура: -40°C - +60°C
Вес 1 км кабеля: 25,4 кг
Стандартная упаковка: 500 м
Кабель витая пара FTP, 2 пары, категория 5, одножильный, внешний FTP2-C5E-SOLID-OUTDOOR-40 Hyperline
Конструкция кабеля FTP2-C5E-SOLID-OUTDOOR-40
1 Внешняя оболочка
2 Рип-корд
3 Экран - фольга
4 Дренажный провод
5 Защитная пленка
6 Витая пара solid
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772
1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс п1ары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
