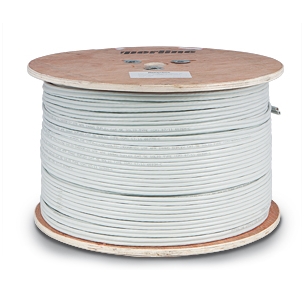

Кабель витая пара UUTP2-C5-S24-IN-LSZH-GY-500, 2 пары, категория 5, малодымный
Кабель витая пара, неэкранированная U/UTP, категория 5, 2 пары (24 AWG), одножильный (solid), LSZH, нг(С)-HF, -20°C - +75°C, серый (500 м)
Кабель витая пара UTP, категория 5, 2 пары, solid, UUTP2-C5-S24-IN-LSZH-GY-500 (UTP2-C5E-SOLID-LSZH-500) - предназначен для горизонтальной прокладки в локальных сетях внутри помещений.
Жила выполнена из мягкой отожженной электролитической меди. Изоляция жил - полиэтилен высокой плотности. Внешняя оболочка - LSZH (малодымный безгалогенный компаунд).
Соответствует стандартам ANSI/EIA/TIA 568-B.2 и имеет класс пожарной безопасности CM. Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581.
Технические характеристики
Диаметр проводника (жилы) 0,5 мм (24 AWG)
Диаметр проводника с оболочкой 0,92 ± 0,05 мм
Внешний диаметр (размер) кабеля 4,6 ± 0,02 мм
Толщина внешней оболочки
0,45 мм
Минимальный радиус изгиба
4 внешних диаметра кабеля
Удлинение жилы
не менее 14 %
Усиление на разрыв рипкорда
10 кг
Температура прокладки
от -5° C до +40° С
Рабочая температура
-20° C – +75° C
Стандартная упаковка 500 м
Вес упаковки 14 кг
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772
1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
