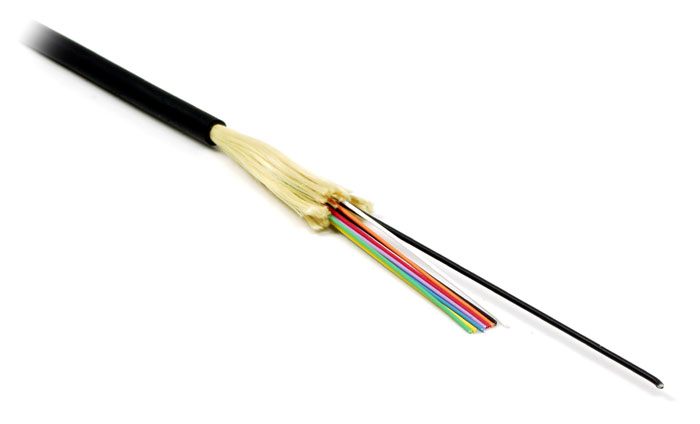

Кабель волоконно-оптический многомодовый (50/125) OM3, внутренний/внешний, с плотным буфером, 2 волокна
FO-D-IN/OUT-503-2-HFFR Кабель волоконно-оптический 50/125 (OM3) многомодовый, 2 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
Кабель волоконно-оптический многомодовый (50/125), внутренний/внешний, с плотным буфером, 2 волокна FO-D-IN/OUT-503-2-HFFR Hyperline - полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри и вне помещений. Поддерживает передачу данных на короткие и средние расстояния. Пригоден для прокладки в стояках и кабельных каналах.
Описание конструкции
Волоконно-оптический кабель с плотным буфером (tight buffer). Содержит 2-24 волокна в буферном покрытии внешним диаметром 0,9 мм. Волокна свиты вокруг диэлектрического центрального силового элемента*. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.
Конструкция и материалы
Изоляция волокна: плотное буферное покрытие, огнестойкий малодымный безгалогенный компаунуд (LSZH)
Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити
Силовой элемент*: диэлектрический пруток, центральный элемент
Внешняя оболочка: огнестойкий малодымный безгалогенный компаунуд (LSZH), устойчивый к воздействию УФ излучения
Цвет оболочки: черный
Кабель волоконно-оптический 9/125 (OS2) одномодовый
Конструкция оптического кабеля FO-D-IN/OUT-503-2-HFFR
1 Внешняя оболочка
2 Упрочняющие нити
3 Буферное покрытие
4 Оптическое волокно
5 Силовой элемент*
*Силовой элемент предусмотрен в кабелях, имеющих восемь или более оптических волокон.
Количество волокон 2 волокна 4 волокна 8 волокон 12 волокон 16 волокон 24 волокна
Внешний диаметр кабеля 4,5 мм 4,9 мм 6,6 мм 7,5 мм 9,1 мм 11,0 мм
Вес 1 км кабеля 23 кг 25 кг 48 кг 65 кг 84 кг 134 кг
Мин. радиус изгиба (монтаж) 90 мм 98 мм 132 мм 150 мм 182 мм 224 мм
Мин. радиус изгиба (эксплуатация) 45 мм 50 мм 66 мм 75 мм 91 мм 112 мм
Макс. растягивающее усилие (монтаж) 900 Н 900 Н 1500 Н 1500 Н 1500 Н 1500 Н
Макс. растягивающее усилие (эксплуатация) 600 Н 540 Н 900 Н 900 Н 900 Н 900 Н
Раздавливающее усилие 200 Н/см
Ударопрочность 1,5 Н•м
Изгибоустойчивость 300 циклов
Температура эксплуатации –40°C – +75°C
Стандартная упаковка (метраж) 2000 м
