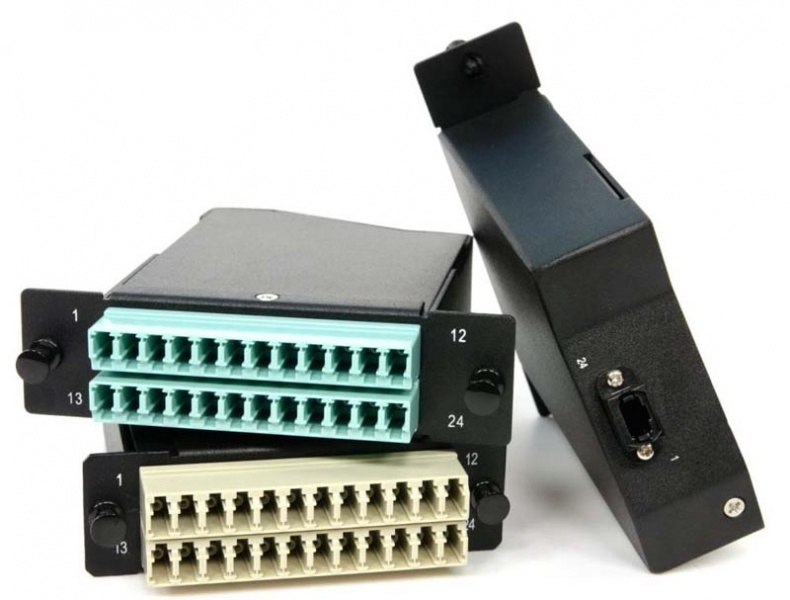

Волоконно-оптические кассеты МTP
Волоконно-оптические кассеты МTP
Волоконно-оптические кассеты МТР являются модульным Plug & Play решением, сочетающим самые высокие характеристики передачи, гибкость конфигурации и быстрое развертывание. Кассеты устанавливаются в оптические патч-панели (боксы) или в настенные шкафы и обеспечивают простую и быструю организацию оптических СКС. Конфигурация системы осуществляется по принципу Plug & Play. На объекте готовые решения MTP достаточно просто подключить к оптическим сегментам.
Кассеты укомплектованы 12-ти или 24-х волоконным кабелем типа "гидра" MTP, обеспечивающим переход от одного МТР к множеству стандартных оптических разъемов. Один многоволоконный интерфейс МТР на задней стороне кассеты обеспечивает подключение до 24-х разъемов LC или SC с лицевой стороны. Для заказа доступны различные типы оптического волокна и адаптеров (LC, SC, FC, ST) для работы со всеми возможными приложениями.
Система с кассетами MTP обеспечивает высочайшую плотность, легко масштабируется и устанавливается на 75% быстрее, чем системы с полевой заделкой. При этом качество значительно выше, а затраты на установку ниже. Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность - все эти факторы крайне важны для инфраструктуры центров обработки данных.
Применение
Устанавливаются в патч-панели (боксы) для перехода от MTP к стандартным оптическим разъемам
Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС
Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand
Подключение активного оборудования по схеме Interconnect или Crossconnect
Поддержка передачи на основе параллельной оптики 40/100 Гбит/с
Создание систем с возможностью гибкой реконфигурации
Особенности и преимущества использования
Поставляется с кабелем типа "гидра" для перехода от MTP к стандартным разъемам LC или SC
Доступны различные типы оптического волокна и адаптеров (LC, SC, FC, ST)
Все компоненты собраны и протестированы в заводских условиях
Скошенная задняя часть корпуса удобна при укладке кабелей
Высокая плотность портов и многократное использование
Идеальные характеристики передачи
Спецификация
Соответствует стандартам TIA/EIA-942, TIA/EIA-604-5; IEC 61754-7, IEC 61300-4
Соответствует стандарту Telcordia GR-326-CORE, GR-1435-CORE
Оптические характеристики согласно IEEE 802.3ba (40/100G)
Стандарт пожарной безопасности IEC 60332-1
Размеры и варианты размещения в 19” патч-панелях (боксах)
Типоразмер Габаритные размеры (ШхВхГ) Применение (вариант размещения)
горизонтально вертикально
W120H32 (A) 120х32х116 мм 3 слота в ряд 1U 12 слотов в ряд 4U
Технические характеристики
Тестируемые параметры Разъемы МТР Стандартные разъемы
SM (APC) MM (PC) SM MM
Standard Elite Standard Elite APC PC PC
Вносимые потери ≤ 0,75 дБ ? 0,35 дБ ? 0,60 дБ ? 0,35 дБ ? 0,30 дБ ? 0,30 дБ ? 0,30 дБ
Возвратные потери ≥ 50 дБ — ? 65 дБ ? 55 дБ ? 25 дБ
Рабочая длина волны 1310, 1550 нм 850, 1300 нм 1310, 1550 нм 850, 1300 нм
Относительная влажность ? 95% ? 95%
Температура эксплуатации –40°C – +80°C –40°C – +80°C
Информация для заказа:
Партномер Описание
Для 3-х слотовой или вертикальной установки, 120х32 мм (ШхВ)
FO-CSS-W120H32-9-1MTPM-12LC-BL
Волоконно-оптическая кассета 1MTP (папа), 120x32 мм, 12LC адаптеров (цвет синий), 12 волокон, OS2 10Gig
FO-CSS-W120H32-9-2MTPM-24LC-BL
Волоконно-оптическая кассета 2MTP (папа), 120x32 мм, 24LC адаптера (цвет синий), 24 волокна, OS2 10Gig
FO-CSS-W120H32-503-1MTPM-12LC-AQ
Волоконно-оптическая кассета 1MTP (папа), 120x32 мм, 12LC адаптеров (цвет aqua), 12 волокон, OM3, 10Gig
FO-CSS-W120H32-503-2MTPM-24LC-AQ
Волоконно-оптическая кассета 2MTP (папа) 120x32 мм, 24LC адаптера (цвет aqua), 24 волокна, OM3 10Gig
FO-CSS-W120H32-504-1MTPM-12LC-AQ
Волоконно-оптическая кассета 1MTP (папа), 120x32 мм, 12LC адаптеров (цвет aqua), 12 волокон, OM4, 10Gig
FO-CSS-W120H32-504-2MTPM-24LC-AQ
Волоконно-оптическая кассета 2MTP (папа) 120x32 мм, 24LC адаптера (цвет aqua), 24 волокна, OM4 10Gig
