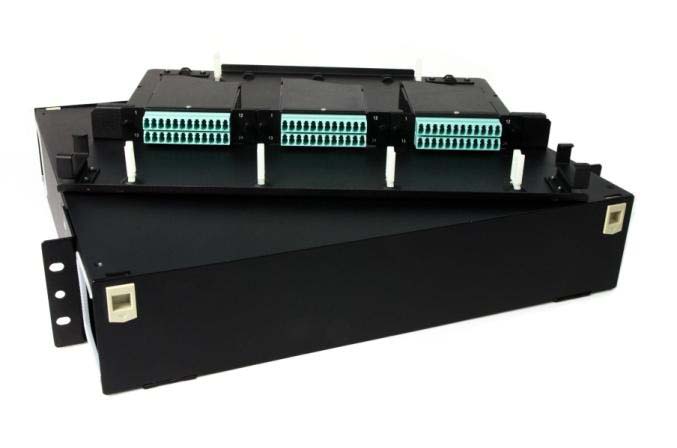

Волоконно-оптические патч-панели используются для коммутации оптических кабелей и обеспечивают гибкость конфигурации, высокую плотность и надежную защиту соединений. В данных патч-панелях CSS установлены волоконно-оптические кассеты MTP, обеспечивающие простую и быструю организацию оптических СКС. Конфигурация системы осуществляется по принципу Plug & Play. На объекте готовые решения MTP достаточно просто подключить к оптическим сегментам.
Предустановленные кассеты MTP максимально сокращают время и стоимость монтажа. Каждая кассета укомплектована 12-ти или 24-х волоконным кабелем типа "гидра" MTP и панелями с адаптерами LC или SC. Доступны различные типы волокна для работы со всеми возможными приложениями. Максимальная емкость соединений: 384 волокна (16 кассет по 24 волокна). Корпусы патч-панелей CSS производятся в трех исполнениях по высоте - 1U, 2U и 4U. Для удобства обслуживания предлагается два варианта шасси - с выдвижными лотками или с фиксированной рамой.
Система с кассетами MTP обеспечивает высочайшую плотность, легко масштабируется и устанавливается на 75% быстрее, чем системы с полевой заделкой. При этом качество значительно выше, а затраты на установку ниже. Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность - все эти факторы крайне важны для инфраструктуры центров обработки данных.
Применение
Готовое претерминированное решение с установленными волоконно-оптическими кассетами MTP
Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС
Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand
Подключение активного оборудования по схеме Interconnect или Crossconnect
Переход от многоволоконных MTP к стандартным оптическим разъемам
Поддержка передачи на основе параллельной оптики 40/100 Гбит/с
Создание систем с возможностью гибкой реконфигурации
Особенности и преимущества использования
Стандартный размер для монтажа в 19-дюймовые телекоммуникационные шкафы и стойки
Перемещаемые кронштейны позволяют выбрать глубину монтажа патч-панели в стойке
Крышка лицевой панели крепится на двух петлях и защелкивается легким нажатием
Доступны различные типы оптического волокна и адаптеров (LC, SC, FC, ST)
Два варианта шасси - с выдвижными лотками или с фиксированной рамой
Выдвижной лоток можно снять и переставить в другую патч-панель
Все компоненты собраны и протестированы в заводских условиях
Три исполнения по высоте - 1U, 2U и 4U
Легкий вес и удобное обслуживание
Спецификация
Соответствует стандартам TIA/EIA-942, TIA/EIA-604-5; IEC 61754-7, IEC 61300-4
Соответствует стандарту Telcordia GR-326-CORE, GR-1435-CORE
Оптические характеристики согласно IEEE 802.3ba (40/100G)
Стандарт пожарной безопасности IEC 60332-1
Варианты размещения слотов в патч-панелях CSS
Размещение слотов Возможное количество слотов Размер корпуса кассеты МТР
патч-панель 1U патч-панель 2U патч-панель 4U габаритный типоразмер
Горизонтально 3 (3х1U) 6 (3х2U) 12 (3х4U) 120х32х116 мм W120H32
Вертикально — — 12 в 1 ряд 4U
Варианты выдвижных лотков в патч-панелях CSS
Условное обозначение Монтажная высота Количество лотков Количество кассет МТР
лотка патч-панели общее по рядам
D1 (drawer 1U) 1U 1U 1 лоток 3 3х1U
2U 2 лотка 6 3х2U
4U 4 лотка 12 3х4U
Варианты фиксированных рам в патч-панелях CSS
Условное обозначение Монтажная высота Количество лотков Количество кассет МТР
рамы патч-панели общее по рядам
FH (fixed H) 1U 1U горизонтально 3 3х1U
2U 2U 6 3х2U
4U 4U 12 3х4U
FV (fixed V) 4U 4U вертикально 12 12 в 1 ряд 4U
Технические характеристики
Тестируемые параметры Разъемы МТР Стандартные разъемы
SM (APC) MM (PC) SM MM
Standard Elite Standard Elite APC PC PC
Вносимые потери ≤ 0,75 дБ ? 0,35 дБ ? 0,60 дБ ? 0,35 дБ ? 0,30 дБ ? 0,30 дБ ? 0,30 дБ
Возвратные потери ≥ 50 дБ — ? 65 дБ ? 55 дБ ? 25 дБ
Рабочая длина волны 1310, 1550 нм 850, 1300 нм 1310, 1550 нм 850, 1300 нм
Относительная влажность ? 95% ? 95%
Температура эксплуатации –40°C – +80°C –40°C – +80°C
Информация для заказа:
Партномер Описание
Патч-панели с выдвижными лотками (drawer type)
FO-19BX-1U-D1-9-3х1MTPM-12LC-W120H32-BL-CSS
Патч-панель волоконно-оптическая 19”, 1U, 1 выдвижной лоток (drawer 1U), волокно OS2 10Gig, 3 кассеты 1MTPM (горизонтальные слоты 3х1U, 120х32 мм), 3х12LC адаптеров (36 волокон, цвет синий), полная комплектация
FO-19BX-2U-D1-503-6х1MTPM-12LC-W120H32-AQ-CSS
Патч-панель волоконно-оптическая 19”, 2U, 2 выдвижных лотка (drawer 1U), волокно OM3 10Gig, 6 кассет 1MTPM (горизонтальные слоты 3х2U, 120х32 мм), 6х12LC адаптеров (72 волокна, цвет aqua), полная комплектация
Патч-панели с фиксированной рамой (fixed type)
FO-19BX-4U-FH-9-12х1MTPM-12LC-W120H32-BL-CSS
Патч-панель волоконно-оптическая 19”, 4U, фиксированная рама (fixed H), волокно OS2 10Gig, 12 кассет 1MTPM (горизонтальные слоты 3х4U, 120х32 мм), 12х12LC адаптеров (144 волокна, цвет синий), полная комплектация
FO-19BX-4U-FV-9-12х2MTPM-24LC-W120H32-BL-CSS
Патч-панель волоконно-оптическая 19”, 4U, фиксированная рама (fixed V), волокно OS2 10Gig, 12 кассет 2MTPM (вертикальные слоты, 120х32 мм), 12х24LC адаптеров (288 волокон, цвет синий), полная комплектация
